通过物通博联工业智能网关实现马扎克CNC机床数采

时间：2025-08-01 13:33:41

 

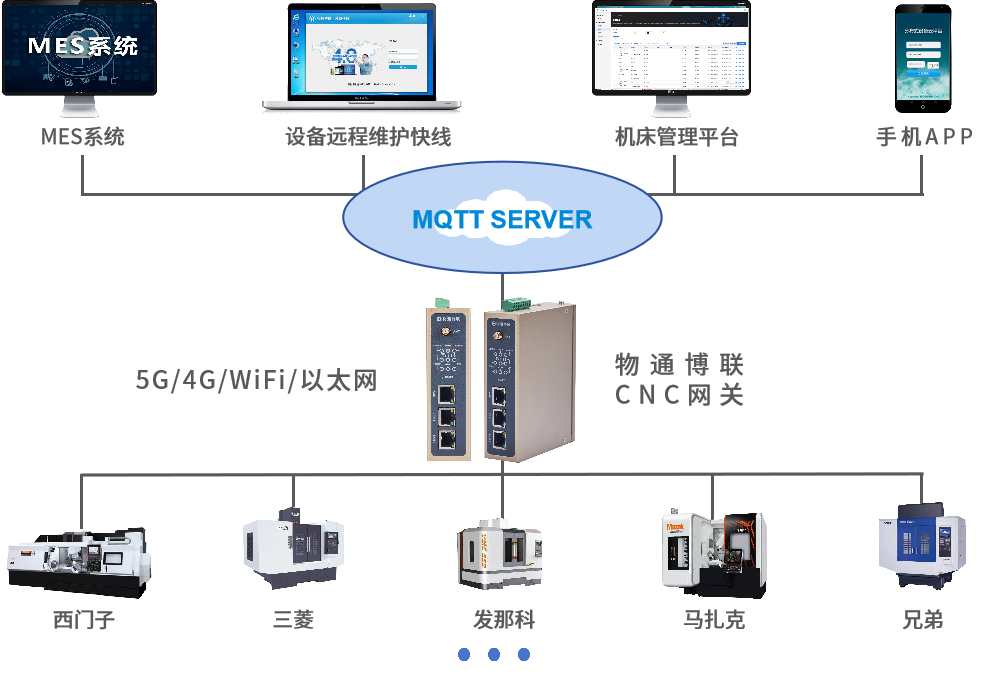

物通博联机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控……等等）的数据，通过MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统物通博联云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续发展提供有力支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集马扎克CNC机床数据。



操作步骤

1

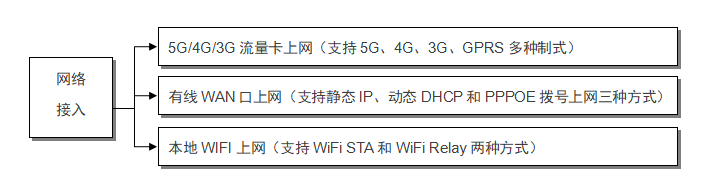

网关配置上网方式

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。


*具体配置过程可以查看网关使用手册



2

CNC配置

Smart和SmoothC设置

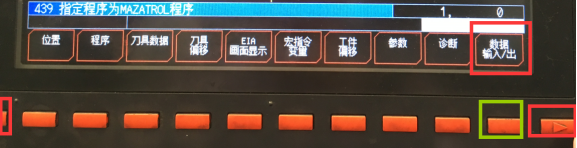

1.按屏幕下面的最左边和最右边按钮，把“数据输入/出”这个按出来
2.点击“数据输入/出”，即上图绿色框按钮

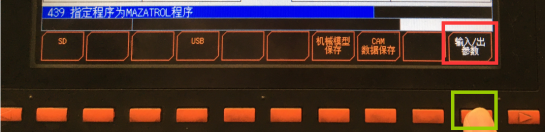

3.点击“输入/出参数”，即下图绿色框按钮

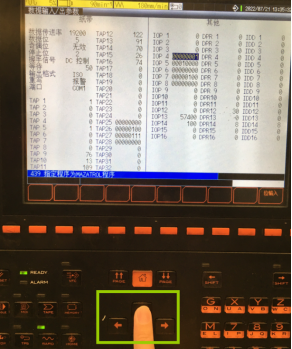

4.通过键盘处的上下左右按钮，把光标移动到IOP4的地方

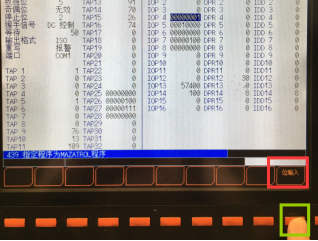

5.点击“位输入”，即下图绿色框按钮
6.把IOP4的bit0修改为1，下图绿色框按钮可以修改位0，位0显示紫色标识被设置为1
7.按屏幕下方最左边和最右边的按钮退出即可

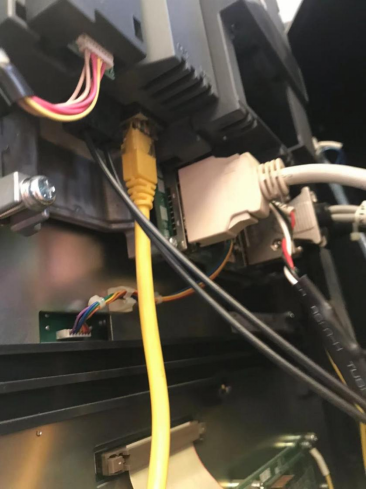

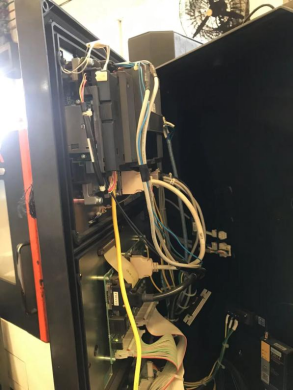

8.网口可能在显示面板后面或者控制柜里


9.SmoothG设置

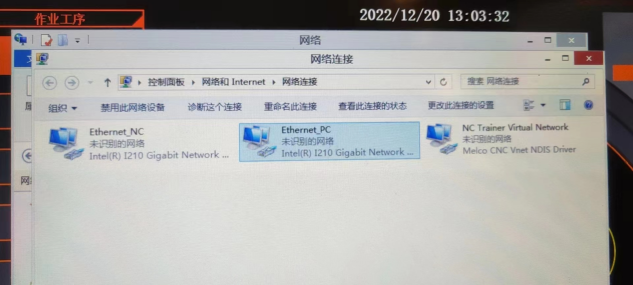

SmoothG的主机为Win8系统，可以通过鼠标或者触摸屏操作，进入windows系统操作界面，在windows系统的网络连接里，修改Ethernet_PC的IP和采集器数采网关的IP在同一网段。




3

网关数采配置



1.设备配置
根据CNC设备情况及信息配置后保存。

以太网通信主要参数

通信协议

接口类型

IP地址

端口号

CNC Mazak Matrix640

CNC Mazak Smart
CNC Mazak Smooth



网口

CNC IP地址

50100(以实际端口号为主）

扩展字段

 0 （默认）
 注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

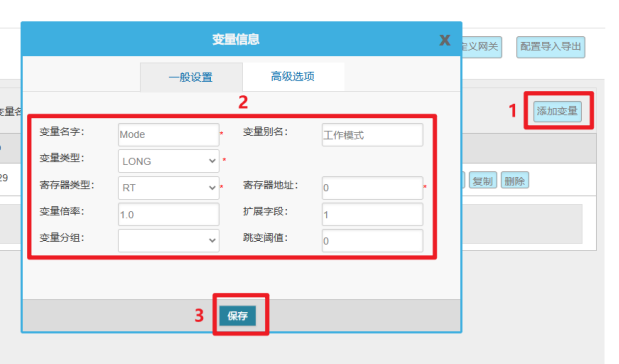

2.变量配置
变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。

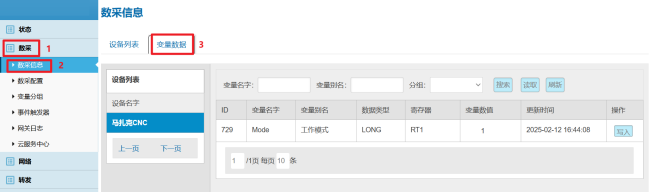

3.数据看板

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。


错误诊断
若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。
若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。
如无法解决问题，可联系物通博联工程师获取相应的技术支持。



*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师

 
